3D打印造型师（高级）-花洒
姓名： 准考证号： 身份证号码：
密封线内不得答题
全国计算机信息高新技术考试
3D 打印造型师（高级）考试试题
注 意 事 项
1.考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。
考试时间为连续 180 分钟，考试结束时，所有考生必须停止一切操作。
请在考试过程中注意计算机电子绘图文件的保存，由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
若出现恶意破坏考场用具或影响他人考试的情况，取消考试资格。
请考生仔细阅读考题内容和要求，考试过程中如有异议，可向现场工作人员反映，不得扰乱考场秩序。
遵守考场纪律，尊重考评人员，服从安排。
所有电子文件保存在一个文件夹中，命名为“3D 打印（高级）造型师+考生工作（学习）单位+考号”，文件夹复制到考场提供的 U 盘中，装入信封封好， 考生与考场老师共同签字确认。
考试时间为 180 分钟。
任务一
任务二
任务三
任务四
任务五
总 分
得 分
高评考评员签名： 复评考评员签名： 评 分 日 期 ： 年 月 日
一、任务名称与时间
任务名称：手持花洒数据采集、再设计与 3D 打印
考试总时间：180 分钟
二、已知条件
考场统一提供 3D 扫描仪、3D 打印机及附属工具。
考场统一提供计算机，并安装有 3D One Plus 建模软件.
提供手持花洒照片图和样件，见：桌面/素材/

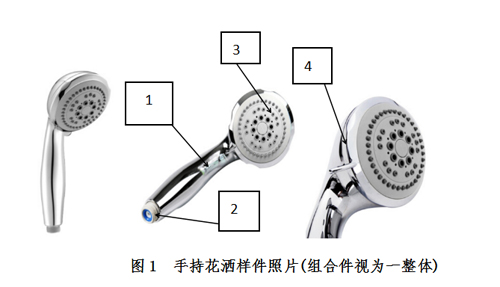

图 1 手持花洒样件照片(组合件视为一整体)。手持花洒说明： 图 1 是手持花洒样件照片。图 1 中，1 为手柄
2 为进水口
3 为出水盖 4 为旋钮开关。
用途和作用方法： 打开出水开关，水从喷头孔中喷出，进行淋浴。通过开关可以控制出水量以及水温。另外，通过调节 4 旋钮改变出水孔的位置，选择需要的淋浴效果。
三、 数据采集与再设计任务、要求、评分要点和提交物任务一、样品三维数据采集（25 分）
样品三维数据采集包括：数据采集和采集的数据处理及三维检测两项内容。
考生使用鉴定站提供的三维扫描装置和样件，高精度完成给定的手持花洒样件的各面的 三维扫描，并且对获得的点云进行相应取舍，剔除噪点和冗余点。提交：经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”)，文件均命名为“工位号－saomiao－shuiqiang”。提交位置：给定 U 盘;电脑 D 盘根目录下备份一份，其它地方不准存放。分值指标分配如下：
指标 类型 分值 指标 类型 分值
手持花洒正
自由曲面部分
7
手持花洒背
自由曲面部分
7
规则体/细节特征
5.5
规则体/细节特征
5.5
合计
25 分
评分标准：对选手提交的扫描数据进行尺寸检测；数据的完整性以及处理后的效果、质量进行评分（以点足以建立曲面为标准）。注意：标志点处不作评分，没扫描地方不能进行 补缺。
任务二：产品造型设计（25 分）
产品造型设计包括：造型设计和项目分析两项考核内容。 1.手持花洒的外观三维建模
考生选用计算机预装软件，利用“任务一”得到的扫描数据；完成手持花洒的外观三
维建模及偏差分析。注意：
图片 1 和 2 部件上面的条纹简化处理，做成光顺即可。
除已经说明或注明不需做的特征除外，其余严格按照实际情况完成。
大面造型要求拆分合理，在公差范围内尽量光顺。
偏差分析

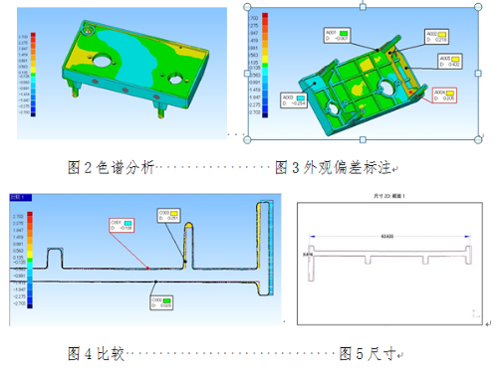

对重逆向造型好的手持花洒 3D 模型与原始 3D 扫描数据进行偏差分析（偏差范围设置在正负 0.08mm）；使用 Geomagic Control 软件导入扫描输出的点云数据，导入任务二造型好的 CAD 模型，然后对点云数据与造型好的 CAD 模型进行比对，输出质量检测报告。报告应包含色谱分析，外观偏差注释，2D 比较，2D 尺寸等，见：
桌面/素材/ ;
提交：手持花洒数字模型的建模原文件和“STP” 格式文件，文件均命名为“考号
－jianmo－waiguan”，及检测报告“PDF”格式文件，命名为“检测报告”。提交位置：给 定 U 盘;电脑 D 盘根目录下备份一份，其它地方不准存放。
分值指标分配如下：
指标 类型 分值 指标 类型 分值
整体造型
6
整体造型
7
过渡面特征
6
过渡面特征
3
造型偏差
2
造型偏差
1
合计
25 分
评分标准：将选手创建的模型与扫描三维模型数据进行比对，平均误差小于 0.08。在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分。平均误差大于
不得分，中间状态酌情给分。注意：禁止整体拟合。
任务三、产品创新设计（15 分）
主体外加结构类创新设计
手持花洒经过长期的使用，花洒固定座部分损坏，花洒经过长期的使用，固定花洒的托 架容易损坏，托架具有支撑还具有调节角度的作用。一旦损坏就给使用者造成不便。现在需 要对这个问题进行完善花洒的改进功能：

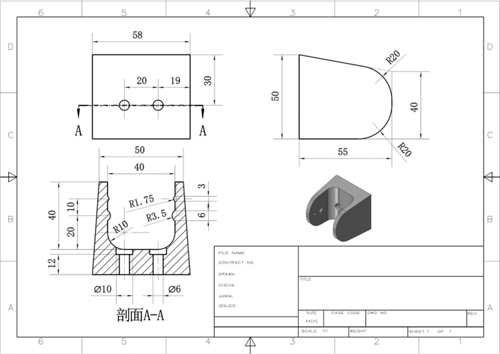

花洒托架 A 设计，和墙面固定需考虑其强度

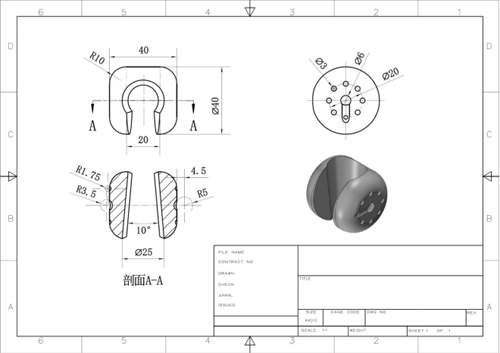

花洒托架 B 设计，和 A 装配后具有托架和摆动角度的作用
要求：功能结构合理，人性化设计，符合加打印工艺。
提交：三维创新设计
原文件和“STP”格式文件（整体装配图） ，文件命名为“考号－ chuangxin”，提交位置：给定 U 盘，电脑 D 盘根目录下备份一份，其它地方不准存放；
分值指标分配如下：
指标 分值 评分
花洒托架 A
6
花洒托架 B
6
结构合理
3
合计
15
根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分，去掉最高 分和最低分，其余分取平均值。
任务四：3D 打印成型加工（25 分）
根据任务三设计方案，结合赛场提供的 3D 打印成型设备、配套的编程软件、加工材质等（附后）条件，进行花洒托架 A、花洒托架 B 等制件的快速成型加工工艺设计，并编制其快速成型加工程序。向 3D 打印成型设备输入造型设计阶段完成的加工程序，选设工作参数， 按上半场已经完成的程序及其要求，进行花洒托架 A、花洒托架 B 的快速成型加工。
分值指标分配如下：
指标类型 分值 评分
花洒托架 A 外观质量
9
花洒托架 B 外观质量
9
装配尺寸
7
合计
25 分
任务五：3D 打印模型后期处理（10 分）
对 3D 打印后的制件进行基本的后处理：打磨、拼接、修补等。剥离支撑材料，对产品各零件进行表面打磨和必要的粘结。产品装配，零件之间不准粘结。
指标类型 分值 评分
花洒托架 A 后处理
4
花洒托架 B 后处理
4
配合部位处理
2
合计
10 分
提交工件装入给定的贴有“工位号”的信封内。信封表明考号和考生姓名以及工作单位。 注意：不去支撑料扣 15%，不打磨扣 20%，没有完整的内部构造扣 20%，其他缺陷酌情扣分。
