姓名：准考证号：身份证号码：

密封线内不得答题

全国计算机信息高新技术考试

3D 打印造型师（高级）考试试题
注意事项

1.考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。

考试时间为连续 180 分钟，考试结束时，所有考生必须停止一切操作。
请在考试过程中注意计算机电子绘图文件的保存，由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
若出现恶意破坏考场用具或影响他人考试的情况，取消考试资格。
请考生仔细阅读考题内容和要求，考试过程中如有异议，可向现场工作人员反映，不得扰乱考场秩序。
遵守考场纪律，尊重考评人员，服从安排。
所有电子文件保存在一个文件夹中，命名为“3D 打印（高级）造型师+考生工作（学习）单位+考号”，文件夹复制到考场提供的 U 盘中，装入信封封好，考生与考场老师共同签字确认。
考试时间为 180 分钟。

	任务一	任务二	任务三	任务四	任务五	总分
得分

高评考评员签名：复评考评员签名：评分日期：年月日

一、任务名称与时间

任务名称：毛球修剪器数据采集、再设计与 3D 打印。

考试总时间：180 分钟。

二、已知条件

考场统一提供 3D 扫描仪、3D 打印机及附属工具。

考场统一提供计算机，并安装有杰魔、3D One Plus 建模软件。

提供毛球修剪器照片和样件，见：桌面/素材/

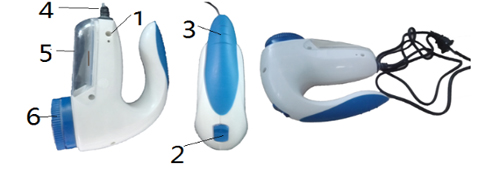

图 1 毛球修剪器样件照片(组合件视为一整体)。

毛球修剪器说明：图 1 是毛球修剪器样件照片。图 1 中，1 为螺丝孔 2 为开关 3

为防滑条 4 为电源线 5 为毛球仓 6 为刀头。

用途和作用方法：一些化纤类布料，如服装、沙发、地毯等，使用一段时间后，容易起球起毛。毛球修剪器主要用于清除各类化纤布料毛球。

三、数据采集与再设计任务、要求、评分要点和提交物任务一、样品三维数据采集（25 分）

样品三维数据采集包括：数据采集和采集的数据处理及三维检测两项内容。

考生使用鉴定站提供的三维扫描装置和样件，高精度完成给定的毛球修剪器样件的各面的三维扫描，并且对获得的点云进行相应取舍，剔除噪点和冗余点。提交：经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”)，文件均命名为“工位号－saomiao－mqxq”。提交位置：给定 U 盘;电脑 D 盘根目录下备份一份，其它地方不准存放。分值指标分配如下：

指标	类型	分值	指标	类型	分值
毛球修剪器正面	自由曲面部分	10	毛球修剪器反面	自由曲面部分	10
毛球修剪器正面	细节特征及圆角	3	毛球修剪器反面	细节特征及圆角	2
合计		25 分

评分标准：对考生提交的扫描数据进行尺寸检测；数据的完整性以及处理后的效果、质量进行评分（以点足以建立曲面为标准）。注意：标志点处不作评分，没扫描地方不能进行补缺。

任务二：产品造型设计（25 分）

产品造型设计包括：造型设计和项目分析两项考核内容。

毛球修剪器的外观三维建模

考生选用计算机预装软件，利用“任务一”得到的扫描数据；完成毛球修剪器的外观三维建模及偏差分析。注意：

图片 1 中标注的 1、2、3 的特征作简化处理成光顺即可，5 毛球仓应以主体修顺，除已经说明或注明不需做的特征除外，其余严格按照实际情况完成。
大面造型要求拆分合理，在公差范围内尽量光顺。

偏差分析

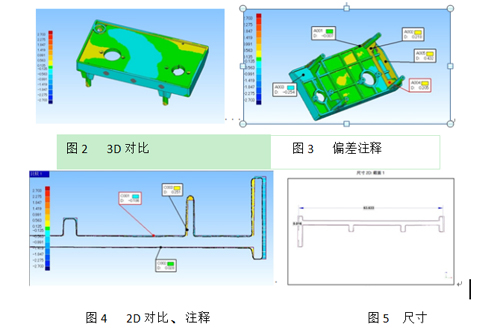

对重逆向造型好的毛球修剪器 3D 模型与原始 3D 扫描数据进行对比分析（偏差范围设置在正负 0.08mm）；使用 Geomagic Control 软件导入点云数据，导入任务二造型好的 CAD 模型，然后对点云数据与造型完的 CAD 模型进行 3D 和 2D 比对分析，输出质量检测报告。报告应包含色谱分析，偏差注释，产品的长宽和一些主要 2D 尺寸等，见：桌面/素材/

图 2;

提交：毛球修剪器数字模型的建模原文件和“STP”格式文件，文件均命名为“考号－jianmo－waiguan”，及检测报告“PDF”格式文件，命名为“检测报告”。提交位置：给定 U 盘;电脑 D 盘根目录下备份一份，其它地方不准存放。分值指标分配如下：

指标	类型	分值	指标	类型	分值
大面造型	完整性合理	7	规则体建模	完整性合理	4
	曲面合理拆分	5		绘制合理	2
	造型偏差	5		造型偏差	2
合计		25 分

评分标准：将考生创建的模型与扫描三维模型数据进行比对，平均误差小于 0.08，在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分，平均误差大于 0.20 不得分，中间状态酌情给分。注意：禁止整体拟合方式建模及使用逆推点云数据。

任务三、产品创新设计（15 分）

毛球收纳盒创新设计

毛球修剪器产品销售后，不少客户反映说：毛球修剪器在使用后，毛球收纳盒总是容易损坏，并且感觉容量比较小。根据客户反映的情况，请考生为毛球修剪器设计设计一个毛球收纳仓。主要考核考生应用机械综合知识进行机械创新设计的能力。

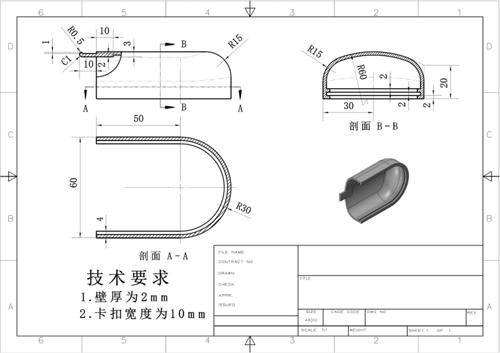

（见：桌面/素材/附件1 毛球收纳盒基本尺寸图）。要求：毛球收纳仓要与修剪器装配后为一体，藏线仓外形设计美观，结构合理，符合成型加工工艺。

毛球修剪器保护罩创新设计

为了防止灰尘或脏物使进入修剪器刀头内部，在毛球修剪器刀头网罩的外表面设计保护罩，便于保护刀头。主要考核选手机械创新设计能力和公差配合方面知识。

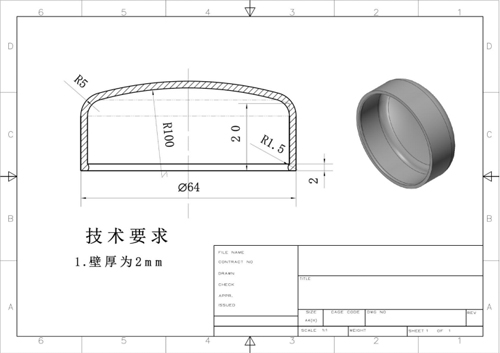

（见：桌面/素材/附件 2 毛球修剪器保护罩基本尺寸图）

要求：保护罩外形设计美观，结构合理，符合成型加工工艺。保护罩与毛球修剪器刀头网罩径向为间隙配合，避免滑落，方便装卸。
提交：三维创新设计 Z1（原文件）和“STL”格式文件（整体装配图），文件命名为“考号－chuangxin”，提交位置：给定 U 盘，电脑 D 盘根目录下备份一份，其它地方不准存放；
分值指标分配如下：

指标	分值	评分
毛球收纳盒	5
毛球修剪器保护罩	5
结构合理	5
合计	15

根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分，去掉最高分和最低分，其余分取平均值。

任务四：3D 打印成型加工（25 分）

根据任务三设计方案，结合赛场提供的 3D 打印成型设备、配套的编程软件、加工材质等（附后）条件，进行毛球收纳盒和保护罩等制件的快速成型加工工艺设计，并编制其快速成型加工程序。向 3D 打印成型设备输入造型设计阶段完成的加工程序，选设工作参数，按已经完成的程序及其要求，进行毛球收纳盒和保护罩等制件的快速成型加工。
分值指标分配如下：
