3D打印造型师(高级)-遥控器

  2019-01-06 15:39    阅读 收藏
姓名:          准考证号:           身份证号码:

密封线内不得答题



全国计算机信息高新技术考试

3D 打印造型师(高级)考试试题
注  意  事  项


1.考生在考试过程中应该遵守相关的规章制度和安全守则,如有违反,则按照相关规定在考试的总成绩中扣除相应分值。

  1. 考试时间为连续 3 小时,考试结束时,所有考生必须停止一切操作。
  2. 请在考试过程中注意计算机电子绘图文件的保存,由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题,责任自负。
  3. 若出现恶意破坏考场用具或影响他人考试的情况,取消考试资格。
  4. 请考生仔细阅读考题内容和要求,考试过程中如有异议,可向现场工作人员反映,不得扰乱考场秩序。
  5. 遵守考场纪律,尊重考评人员,服从安排。
  6. 所有电子文件保存在一个文件夹中,命名为“3D 打印(高级)造型师+考生工作(学习)单位+考号”,文件夹复制到考场提供的 U 盘中,装入信封封好,考生与考场老师共同签字确认。
  7. 考试时间为 180 分钟。

  任务一 任务二 任务三 任务四 任务五 总  分
得  分


中评考评员签名: 复评考评员签名:
评 分 日 期:     年    月    日

一、任务名称与时间


  1. 任务名称:遥控器样件数据采集、再设计和3D 打印。

  1. 考试总时间:180 分钟。
二、已知条件
  1. 考场统一提供3D 扫描仪、3D 打印机及附属工具。

  1. 考场统一提供计算机,并安装有3D One Plus 建模软件。

  1. 提供遥控器照片图和样件,见:桌面/素材/

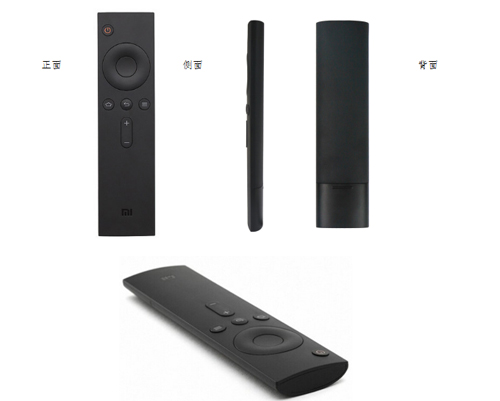

图1 遥控器样件照片(组合件视为一整体)。
遥控器使用说明:

遥控器作为目前智能家电的一种,已经得到相当普遍的应用。手机打开智能家庭App,提示有设备连接,   点击确定;进入下一个界面,确认连接遥控器,连接成功后,遥控器LED   指示灯会变成蓝色,并停止闪动。设置完成后,我们就可以实现通过智能家庭的APP 控制;
遥控器上的其他按钮操作比较简单也跟普通的家庭用类似,可以通过安检控制电视的开关、音量调节、   切换频道、返回等功能。

三、 数据采集与再设计任务、要求、评分要点和提交物任务一、样品三维数据采集(25 分)

样品三维数据采集包括:数据采集和采集的数据处理及三维检测两项内容。

考场提供的三维扫描装置和样件,高精度完成给定的遥控器样件的各面的三维扫描,并且对获得的点云   进行相应取舍,剔除噪点和冗余点。提交:经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”),文件均命名为“工位号-saomiao-yaokongqi”。提交位置:给定U  盘;电脑D  盘根目录下备份一份,其它地方不准存放。
分值指标分配如下:

指标 类型 分值 指标 类型 分值

遥控器正大面
细节特征 10
遥控器背大面
细节特征 10
圆角 3 圆角 2
合计 25 分
评分标准:对选手提交的扫描数据进行尺寸检测;数据的完整性以及处理后的效果、质量进行评分(以  点足以建立曲面为标准)。注意:标志点处不作评分,没扫描地方不能进行补缺。

任务二、产品造型设计(25 分)


产品造型设计包括:造型设计和项目分析两项考核内容。 1.遥控器的外观三维建模

考生选用计算机预装软件,利用“任务一”得到的扫描数据;完成遥控器的外观三维建模及偏差分析。   注意:
  1. 样件上的文字不做要求。
  2. 除已经说明或注明不需做的特征除外,其余严格按照实际情况完成。
  3. 大面造型要求拆分合理,在公差范围内尽量光顺。
  4. 偏差分析

对重逆向造型好的遥控器3D 模型与原始3D 扫描数据进行偏差分析(偏差范围设置在正负0.08mm);使用Geomagic Control 软件导入扫描输出的点云数据,导入任务二造型好的CAD 模型,然后对点云数据与造型好的CAD 模型进行比对,输出质量检测报告。报告应包含色谱分析,外观偏差注释,2D 比较,2D 尺寸。见:面/素材/

图2
;
  1. 提交:遥控器数字模型的建模原文件和“STP”格式文件,文件均命名为“考号-jianmo-waiguan”,及检测报告“PDF”格式文件,命名为“检测报告”。提交位置:给定U 盘;电脑D 盘根目录下备份一份,其它地方不准存放。分值指标分配如下:
指标 类型 分值 指标 类型 分值

大面造型
整体造型 7
规则体建模
整体造型 6
过渡面特征 5 过渡面特征 2
造型偏差 3 造型偏差 2
合计 25 分


评分标准:将选手创建的模型与扫描三维模型数据进行比对,平均误差小于0.08。

在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分。平均误差大于0.20  不得分,中间状态酌情给分。注意:禁止整体拟合。

任务三、产品创新设计(15 分)


生活中遥控器的电池盖,经过多次开合后,会发生松动。并且遥控器随意摆放及用于被顺坏,所以在这   样要设计出遥控器的电池盖和遥控器支架,功能不限,形状不限,可适当改变现有舱盖形状,但结合部分的   尺寸需要保证。现在需要对这个问题进行完善遥控器的改进功能:

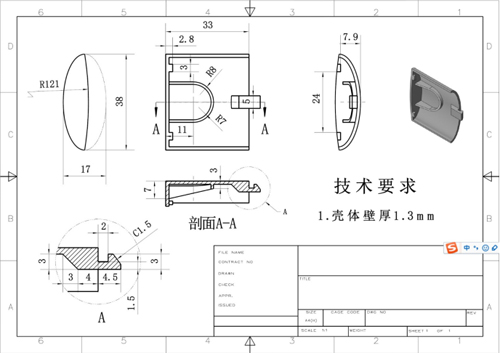

(1)电池盖设计(见:桌面/素材/附件1 电池盖基本尺寸图)。



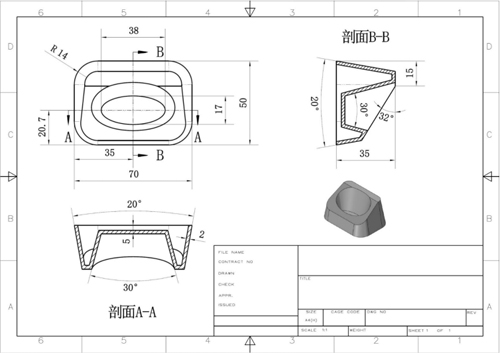

遥控器支架设计(见:桌面/素材/附件2 遥控器支架基本尺寸图)。要求:功能结构合理,人性化设计,符合加打印工艺。

提交:三维创新设计Z1原文件和“STL”格式文件整体装配图,文件命名为“考号-chuangxin”,提交位置:给定U 盘,电脑D 盘根目录下备份一份,其它地方不准存放;
遥控器电池盖分值指标分配如下:

指标 分值 评分
外观创新设计 3
局面特征创新设计 3
人性化创新设计 3
合计 9 分
遥控器支架分值指标分配如下:

指标 分值 评分
外观创新设计 2
局面特征创新设计 2
人性化创新设计 2
合计 6 分
根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分,去掉最高分和最低分,其   余分取平均值。

任务四:3D 打印加工(25 分)


根据任务三设计方案,结合赛场提供的3D 打印成型设备、配套的编程软件、加工材质等(附后)条件, 进行遥控器的快速成型加工工艺设计,并编制其快速成型加工程序。
向3D  打印成型设备输入造型设计阶段完成的加工程序,选设工作参数,按已经完成的程序及其要求,进行遥控器的电池盖和支架快速成型加工。
电池盖分值指标分配:

指标类型 分值 评分
主体外观质量 7
打印参数设置合理性 3
放置模型位置合理性 3
尺寸精度 3
合计 16 分
遥控器支架分值指标分配;

指标类型 分值 评分
主体外观质量 3
打印参数设置合理性 2
放置模型位置合理性 2
尺寸精度 2
合计 9 分

任务五:3D 打印模型后期处理(10 分)

对3D  打印后的制件进行基本的后处理:打磨、拼接、修补等。剥离支撑材料,对产品进行表面打磨和必要的粘结。
遥控器电池盖后期处理分值分配如下:

指标类型 分值 评分
表面后处理 2
结构处后处理 2
配合部位处理 1
合计 5 分
遥控器支架后期处理分值分配如下:

指标类型 分值 评分
表面后处理 2
结构处后处理 2
配合部位处理 1
合计 5 分
提交工件装入给定的贴有“工位号”的信封内。信封表明考号和考生姓名以及工作单位。  注意:不去支撑料扣15%,不打磨扣20%,其他缺陷酌情扣分。
