全国计算机信息高新技术考试
3D 打印造型师（中级）考试试题
注 意 事 项
1.考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。
考试时间为连续 2 小时，考试结束时，所有考生必须停止一切操作。
请在考试过程中注意计算机电子绘图文件的保存，由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
若出现恶意破坏考场用具或影响他人考试的情况，取消考试资格。
请考生仔细阅读考题内容和要求，考试过程中如有异议，可向现场工作人员反映，不得扰乱考场秩序。
遵守考场纪律，尊重考评人员，服从安排。
所有电子文件保存在一个文件夹中，命名为“3D 打印（中级）造型师+考生工作（学习）单位+准考证号”，文件夹复制到考场提供的 U 盘中，装入信封封好，考生与考场老师共同签字确认。
考试时间为 2 小时。
任务一
任务二
任务三
任务四
任务五
总 分
得 分
中评考评员签名： 复评考评员签名：
评 分 日 期： 年 月 日
一、任务名称与时间
任务名称：无线听筒样件数据采集、再设计与 3D 打印。
考试总时间：2 小时（不包含打印时间）。
二、已知条件
考场统一提供 3D 扫描仪、3D 打印机及附属工具。
考场统一提供计算机，并安装有 3D One Plus 建模软件。
提供无线听筒照片图和样件，见桌面/素材/

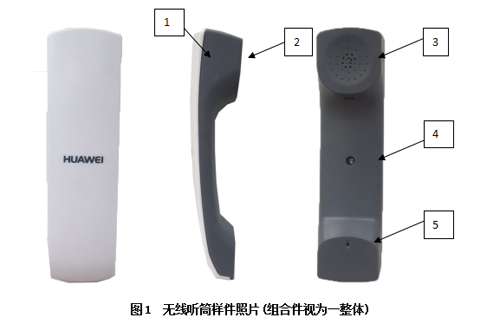

图 1 无线听筒样件照片。图 1 中，1 为上盖，2 为底盖，3 为听筒孔， 4 为螺丝孔，5 为话筒孔。
三、数据采集与再设计任务、要求、评分要点和提交物任务一、样品结构分析（10 分）
对给定的无线听筒结构进行分析，确定简化处理部位及扫描工艺和样件扫描摆放位置等。
指标 分值 评分
分析造型要求难度
3
工艺进行可行性分析
4
简化处理方案
3
合计
10 分
任务二、样品三维数据采集（25 分）
样品三维数据采集包括：逆向数据采集和点云处理采集的数据两部分内容。
考生使用鉴定站提供的三维扫描装置和样件，高精度完成给定的无线听筒样件的各面的 三维扫描，并且对获得的点云进行相应取舍，剔除噪点和冗余点。提交：经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”)，文件均命名为“准考证号－saomiao－tt”。提交位置：给定 U 盘;电脑 D 盘根目录下备份一份， 其它地方不准存放。分值指标分配如下：
指标 类型 分值 指标 类型 分值
无线听筒上盖
大面部分
10
无线听筒底
大面部分
10
细节特征及圆角
3
细节特征及圆角
2
合计
25 分
评分标准：对选手提交的扫描数据进行尺寸检测；数据的完整性以及处理后的效果、质量进行评分（以点足以建立曲面为标准）。
注意：标志点处不作评分，没扫描部位不能进行补缺。
任务三：造型设计（25 分）
1.无线听筒的外观三维建模。
考生选用计算机预装软件，利用“任务二”得到的扫描数据；完成无线听筒的外观三维 建模。注意：
除图 1 中 3、4、5 指定的特征不做，其它严格根据产品的实际情况完成，对不良现象部分必须按合理的要求还原。
提交:
无线听筒模型的建模原文件和“STP”格式文件，文件命名为“准考证号－jianmo－ waiguan”，提交位置：给定 U 盘;电脑 D 盘根目录下备份一份，其它地方不准存放。
分值指标分配如下：
指标 类型 分值 指标 类型 分值
整体造型
3
整体造型
9
过渡面特征
3
过渡面特征
5
造型偏差
2
造型偏差
3
合计
25 分
评分标准：将选手创建的模型与扫描三维模型数据进行比对，平均误差小于 0.08。在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分。平均误差大于
0.20 不得分，中间状态酌情给分。
注意：禁止整体拟合、或采用造型完的模型导出 STL 格式。
任务四、产品创新设计（15 分）

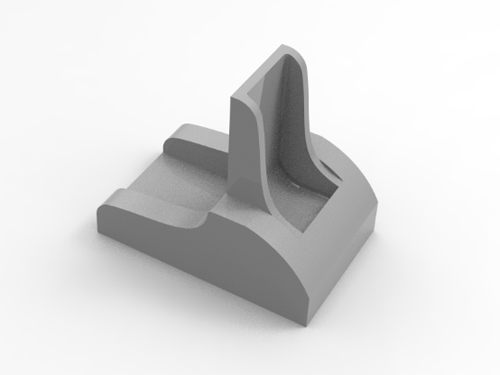

根据“任务三”建模完成的 CAD 模型，进行无线听筒充电底座的创新设计。
这是一款家用无线座机听筒，为了保持听筒有电，现在需要为听筒设计一个便捷式的充 电底座，在挂完电话后直接把听筒座立在充电底座上即可自动充电。
要求：结构合理、外形美观、符合成型装配工艺，宗旨是方便提取方便充电。

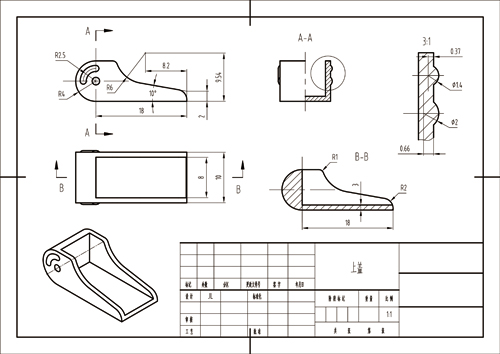

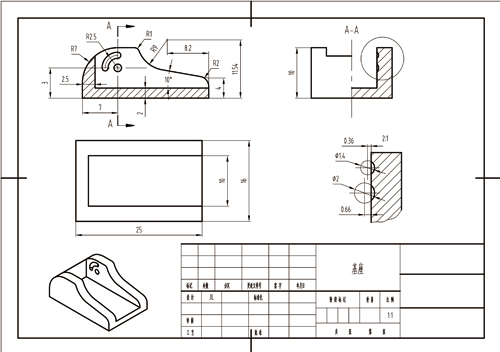

详细要求： 见桌面/素材/
提交：三维创新设计原文件和“STP”格式文件，文件命名分别为“准考证号－chuangxin1”、 “准考证号－chuangxin2”(图 2 chuangxin1、图 3 为 chuangxin2）。提交位置：给定 U 盘，电脑 D 盘根目录下备份一份，其它地方不准存放；
分值指标分配如下：
指标 分值 评分
外观美观
5
结构合理
7
符合成型工艺
3
合计
15 分
根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分，去掉最高 分和最低分，其余分取平均值。
任务五：3D 打印成型加工（20 分）
根据任务四设计方案，结合考场提供的 3D 成型设备、配套的编程软件、加工材质等（附后）条件，完成 3D 打印的准备工作。对设计好的充电底座“chuangxin1”部件的 3D 打印成型加工工艺设计，并编制其 3D 打印成型加工程序。
向 3D 打印成型设备输入造型设计阶段完成的加工程序，选设工作参数，按任务五已经完成的程序及其要求，进行“chuangxin1”部件的快速成型加工。
分值指标分配如下：
指标类型 分值 评分
充电底座的完整程度和质量
10
打印机调试
3
装配验证
7
合计
20 分
任务六：3D 打印模型后期处理（5 分）
对 3D 打印后的制件进行基本的后处理：打磨、拼接、修补等。剥离支撑材料，对产品零件进行表面打磨和必要的粘结。产品装配，零件之间不准粘结。
指标类型 分值 评分
充电底座后处理
3
配合部位处理
2
合计
5 分
提交工件装入给定的信封内。信封标明准考证号和考生姓名以及单位名称。
注意：不去支撑料扣 15%，不打磨扣 20%，没有完整的内部构造扣 20%，其他缺陷酌情扣分。
