3D打印造型师(中级)-吹风机

  2019-01-06 12:19    阅读 收藏
姓名:          准考证号:           身份证号码:


密封线内不得答题



全国计算机信息高新技术考试

3D 打印造型师(中级)考试试题
注  意  事  项


1.考生在考试过程中应该遵守相关的规章制度和安全守则,如有违反,则按照相关规定在考试的总成绩中扣除相应分值。

  1. 考试时间为连续 2 小时,考试结束时,所有考生必须停止一切操作。
  2. 请在考试过程中注意计算机电子绘图文件的保存,由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题,责任自负。
  3. 若出现恶意破坏考场用具或影响他人考试的情况,取消考试资格。
  4. 请考生仔细阅读考题内容和要求,考试过程中如有异议,可向现场工作人员反映,不得扰乱考场秩序。
  5. 遵守考场纪律,尊重考评人员,服从安排。
  6. 所有电子文件保存在一个文件夹中,命名为“3D 打印(中级)造型师+考生工作(学习)单位+准考证号”,文件夹复制到考场提供的 U 盘中,装入信封封好,考生与考场老师共同签字确认。
  7. 考试时间为 2 小时。


  任务一 任务二 任务三 任务四 任务五 总  分
得  分

中评考评员签名:                                复评考评员签名:


评 分 日 期:     年    月    日

一、任务名称与时间


  1. 任务名称:吹风机样件数据采集、再设计与 3D 打印。

  1. 考试总时间:2 小时(不包含打印时间)。二、已知条件
  1. 考场统一提供 3D 扫描仪、3D 打印机及附属工具。

  1. 考场统一提供计算机,并安装有 3D One Plus 建模软件.

  1. 提供吹风机照片图和样件,见见:桌面/素材/

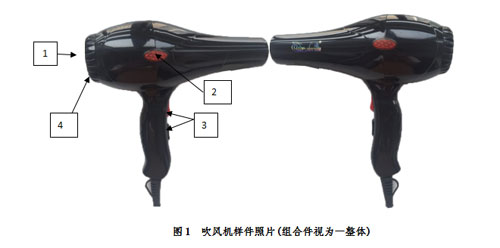

图 1 吹风机样件照片(组合件视为一整体)。吹风机说明:图 1 吹风机样件照片。图 1 中,1 为入风孔,2 为警示灯,3 开关,4 为装饰纹。

三、数据采集与再设计任务、要求、评分要点和提交物任务一、样品结构分析(10 分)

对给定的吹风机结构进行分析,确定简化处理部位及扫描的工艺和样件扫描摆放位置等。

指标 分值 评分
分析造型要求难度 3
工艺进行可行性分析 4
简化处理方案 3
合计 10 分

任务二、样品三维数据采集(25 分)


样品三维数据采集包括:逆向数据采集和点云处理采集的数据两部分内容。

考生使用鉴定站提供的三维扫描装置和样件,高精度完成给定的吹风机样件的各面的三  维扫描,并且对获得的点云进行相应取舍,剔除噪点和冗余点。提交:经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”),文件均命名为“准考证号-saomiao-cfj”。提交位置:给定 U 盘;电脑 D 盘根目录下备份一份, 其它地方不准存放。分值指标分配如下:


指标 类型 分值 指标 类型 分值

主体外观部分
主体大面部分 7
手柄外观部分
手柄大面部分 8
细节特征及圆角 6 细节特征及圆角 4
合计 25 分



评分标准:对选手提交的扫描数据进行尺寸检测;数据的完整性以及处理后的效果、质量进行评分(以点足以建立曲面为标准)。注意:标志点处不作评分,没扫描地方不能进行

补缺。

任务三:造型设计(25 分) 1.吹风机的外观三维建模
考生选用计算机预装软件,利用“任务二”得到的扫描数据;完成吹风机的外观三维建  模。注意:
  1. 图 1 中,1 指定的特征及件与件之间间隙不做外其它严格按实际情况完成。

  1. 大面造型要求拆分合理,规则体部分应当规则,在公差范围内尽量合理绘制。 提交:吹风机模型的建模原文件和“STP”格式文件,文件命名为“准考证号-jianmo-waiguan”,提交位置:给定 U 盘;电脑 D 盘根目录下备份一份,其它地方不准存放。分值指标分配如下:

指标 类型 分值 指标 类型 分值

主体外观造型
大面造型 7
手柄外观造型
大面造型 5
细节特征 5 细节特征 3
造型偏差 3 造型偏差 2
合计 25 分



评分标准:将选手创建的模型与扫描三维模型数据进行比对,平均误差小于 0.08。在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分。平均误差大于
0.20 不得分,中间状态酌情给分。

注意:禁止整体拟合、或采用造型完的模型导出 STL 格式。任务四、产品创新设计(15 分)

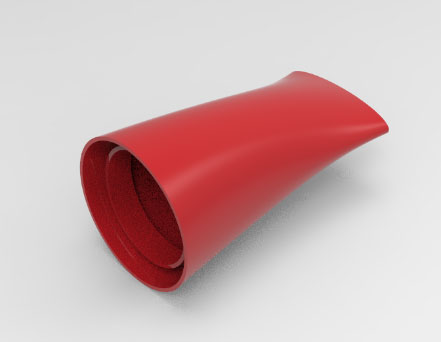

根据“任务三”建模完成的 CAD 模型,进行集风嘴配件的创新设计。

这是一款家用的普通吹风机,经顾客反映情况,风力一般,为了顾客在吹发型的时候能  集中风力,现需要给此款吹风机设计一个集风嘴配件。

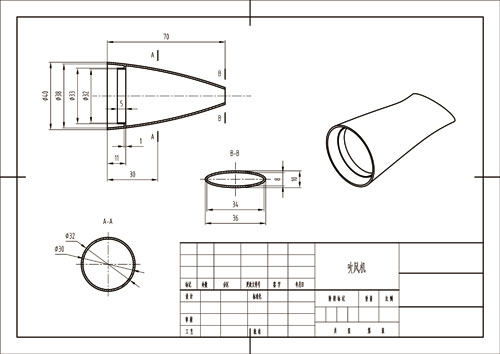

要求:外形美观,结构合理,易拆易装,符合成型及装配工艺,详细要求:见桌面/素材/

图 2、

图 3。

提交:三维创新设计原文件和“STP”格式文件,文件命名为“准考证号-chuangxin”,  提交位置:给定 U 盘,电脑 D 盘根目录下备份一份,其它地方不准存放;
分值指标分配如下:

指标 分值 评分
外观美观 5
结构合理 7
符合成型工艺 3
合计 15 分
根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分,去掉最高  分和最低分,其余分取平均值。

任务五:3D 打印成型加工(20 分)


根据任务四设计方案,结合赛场提供的 3D 成型设备、配套的编程软件、加工材质等条件,完成 3D 打印的准备工作。集风嘴外壳制件的 3D 打印成型加工工艺设计,并编制其 3D 打印成型加工程序。向 3D 打印成型设备输入造型设计阶段完成的加工程序,选设工作参数,按任务五已经完成的程序及其要求,进行集风嘴模型制件的快速成型加工。分值指标分配如下:

指标类型 分值 评分
集风嘴的完整程度 6
集风嘴外观质量 4
打印机调试 3
装配验证 7
合计 20 分


任务六:3D 打印模型后期处理(5 分)

 对 3D 打印后的制件进行基本的后处理:打磨、拼接、修补等。剥离支撑材料,对产品零件进行表面打磨和必要的粘结。产品装配,零件之间不准粘结。


指标类型 分值 评分
集风嘴后处理 3
配合部位处理 2
合计 5 分


提交工件装入给定的的信封内。信封标明准考证号和考生姓名以及单位名称。

注意:不去支撑料扣 15%,不打磨扣 20%,没有完整的内部构造扣 20%,其他缺陷酌情扣分。
