全国计算机信息高新技术考试
3D 打印造型师(中级)考试试题
注 意 事 项
1.考生在考试过程中应该遵守相关的规章制度和安全守则,如有违反,则按照相关规定在考试的总成绩中扣除相应分值。
考试时间为连续 2 小时,考试结束时,所有考生必须停止一切操作。
请在考试过程中注意计算机电子绘图文件的保存,由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题,责任自负。
若出现恶意破坏考场用具或影响他人考试的情况,取消考试资格。
请考生仔细阅读考题内容和要求,考试过程中如有异议,可向现场工作人员反映,不得扰乱考场秩序。
遵守考场纪律,尊重考评人员,服从安排。
所有电子文件保存在一个文件夹中,命名为“3D 打印(中级)造型师+考生工作(学习)单位+准考证号”,文件夹复制到考场提供的 U 盘中,装入信封封好,考生与考场老师共同签字确认。
考试时间为 2 小时。
任务一
任务二
任务三
任务四
任务五
总 分
得 分
中评考评员签名: 复评考评员签名:
评 分 日 期: 年 月 日
一、任务名称与时间
任务名称:插线板样件数据采集、再设计与 3D 打印。
考试总时间:2 小时(不包含打印时间)。
二、已知条件
考场统一提供 3D 扫描仪、3D 打印机及附属工具。
考场统一提供计算机,并安装有 3D One Plus 建模软件。
提供插线板照片图和样件,见:桌面/素材

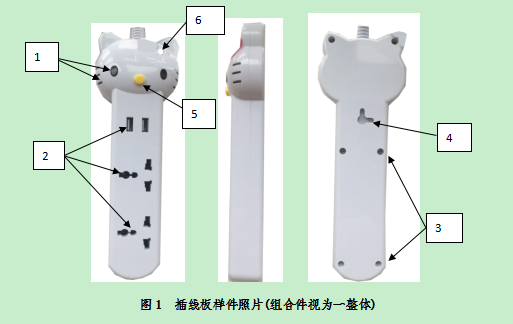

图 1 插线板样件照片(组合件视为一整 体)。插线板说明: 图 1 插线板样件照片。图 1 中,1 为装饰纹,2 为插孔,3 为螺丝孔,4 为挂孔,5 为关关,6 为插件孔。
三、数据采集与再设计任务、要求、评分要点和提交物
任务一、样品结构分析(10 分)
对给定的插线板结构进行分析,确定简化处理部位及扫描的工艺和样件扫描摆放位置等。
指标
分值
评分
分析造型要求难度
3
工艺进行可行性分析
4
简化处理方案
3
合计
10 分
任务二、样品三维数据采集(25 分)
样品三维数据采集包括:逆向数据采集和点云处理采集的数据两部分内容。
考生使用鉴定站提供的三维扫描装置和样件,高精度完成给定的插线板样件的各面的三 维扫描,并且对获得的点云进行相应取舍,剔除噪点和冗余点。提交:经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”),文件均命名为“准考证号-saomiao-cxb”。提交位置:给定 U 盘;电脑 D 盘根目录下备份一份, 其它地方不准存放。分值指标分配如下:
指标
类型
分值
指标
类型
分值
猫头部分外观
大面部分
10
规则部分外
观
大面部分
10
细节特征圆角
3
细节特征圆角
2
合计
25 分
评分标准:对选手提交的扫描数据进行尺寸检测;数据的完整性以及处理后的效果、质量进行评分(以点足以建立曲面为标准)。
注意:标志点处不作评分,没扫描地方不能进行补缺。
任务三:造型设计(25 分)
1.插线板的外观三维建模
考生选用计算机预装软件,利用“任务二”得到的扫描数据;完成插线板的外观三维建 模。注意:
镜框和安装基座两部分视为一体,件与之间间隙简化不做,光顺过渡即可。
图 1 中,4 5 所指的安装结构及商标字样不做。
除已经说明或注明不需做的特征除外,其余严格按照实际情况完成。
大面造型要求拆分合理,在公差范围内尽量光顺。
提交:插线板模型的建模原文件和“STP”格式文件,文件命名为“准考证号-jianmo-waiguan”,提交位置:给定 U 盘;电脑 D 盘根目录下备份一份,其它地方不准存放。分值指标分配如下:
指标
类型
分值
指标
类型
分值
猫头部分外观
大面造型
7
规则部分外观
大面造型
5
细节特征及圆角
5
细节特征及圆角
3
造型偏差
3
造型偏差
2
合计
25 分
评分标准:将选手创建的模型与扫描三维模型数据进行比对,平均误差小于 0.08。
在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分,平均误差大于
0.20 不得分,中间状态酌情给分。注意:禁止整体拟合、或采用造型完的模型导出 STL 格式。
任务四、产品创新设计(15 分)
根据“任务三”建模完成的 CAD 模型,创新设计一个蝴蝶结配件用于装配在 kity 猫耳朵位置。此款属于卡通风格的插线板线板,为了更形象,设计师经再三考虑,想在插线板kity 猫耳朵位置添加一个蝴蝶结配件。
要求:结构合理,外形美观,符合成型及装配工艺,
详细要求:见桌面/素材/

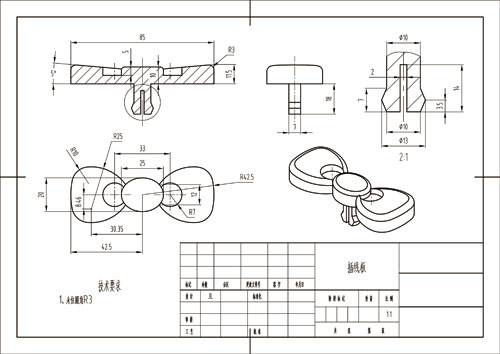

图 2、

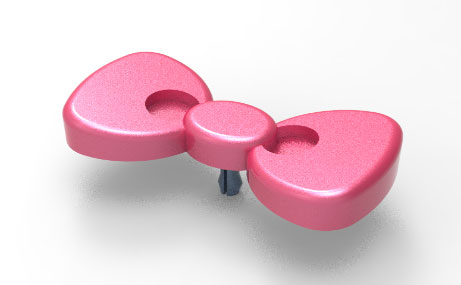

图 3。
提交:三维创新设计原文件和“STP”格式文件,文件命名为“准考证号-chuangxin”, 提交位置:给定 U 盘,电脑 D 盘根目录下备份一份,其它地方不准存放;
分值指标分配如下:
指标
分值
评分
外形美观
5
结构合理
7
符合成型工艺
3
合计
15 分
根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分,去掉最高 分和最低分,其余分取平均值。
任务五:3D 打印成型加工(20 分)
根据任务四设计方案,结合考场提供的 3D 成型设备、配套的编程软件、加工材质等(附后)条件,完成 3D 打印的准备工作。蝴蝶结制件的 3D 打印成型加工工艺设计,并编制其3D 打印成型加工程序。向 3D 打印成型设备输入造型设计阶段完成的加工程序,选设工作参数,按任务五已经完成的程序及其要求,进行蝴蝶结制件的快速成型加工。分值指标分配如下:
指标类型
分值
评分
蝴蝶结的完整程度
6
蝴蝶结的外观质量
4
打印机调试
3
装配验证
7
合计
20 分
任务六:3D 打印模型后期处理(5 分)
指标类型
分值
评分
蝴蝶结的处理
3
配合部位处理
2
合计
5 分
对 3D 打印后的制件进行基本的后处理:打磨、拼接、修补等。剥离支撑材料,对产品各零件进行表面打磨和必要的粘结。产品装配,零件之间不准粘结。
指标类型
分值
评分
蝴蝶结的处理
3
配合部位处理
2
合计
5 分
提交工件装入给定的信封内。信封标明准考证号和考生姓名及单位名称。
注意:不去支撑料扣 15%,不打磨扣 20%,没有完整的内部构造扣 20%,其他缺陷酌情扣分。
