3D打印造型师(高级)-水枪

  2019-01-06 16:14    阅读 收藏
姓名:          准考证号:           身份证号码:


密封线内不得答题



全国计算机信息高新技术考试

3D 打印造型师(高级)考试试题
注  意  事  项


1.考生在考试过程中应该遵守相关的规章制度和安全守则,如有违反,则按照相关规定在考试的总成绩中扣除相应分值。

  1. 考试时间为连续 180 分钟,考试结束时,所有考生必须停止一切操作。
  2. 请在考试过程中注意计算机电子绘图文件的保存,由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题,责任自负。
  3. 若出现恶意破坏考场用具或影响他人考试的情况,取消考试资格。
  4. 请考生仔细阅读考题内容和要求,考试过程中如有异议,可向现场工作人员反映,不得扰乱考场秩序。
  5. 遵守考场纪律,尊重考评人员,服从安排。
  6. 所有电子文件保存在一个文件夹中,命名为“3D 打印(高级)造型师+考生工作(学习)单位+考号”,文件夹复制到考场提供的 U 盘中,装入信封封好,考生与考场老师共同签字确认。
  7. 考试时间为 180 分钟。


  任务一 任务二 任务三 任务四 任务五 总  分
得  分

高评考评员签名:                                复评考评员签名:                                                                 评 分 日 期 : 年 月 日

一、任务名称与时间


  1. 任务名称:水枪数据采集、配合件的再设计及 3D 打印。

  1. 考试总时间:180 分钟。
二、已知条件
  1. 考场统一提供 3D 扫描仪、3D 打印机及附属工具。

  1. 考场统一提供计算机,并安装有 3D One Plus 建模软件以及数据采集、逆向设计和

3D 打印等软件。

  1. 提供水枪照片图和样件,见:桌面/素材/

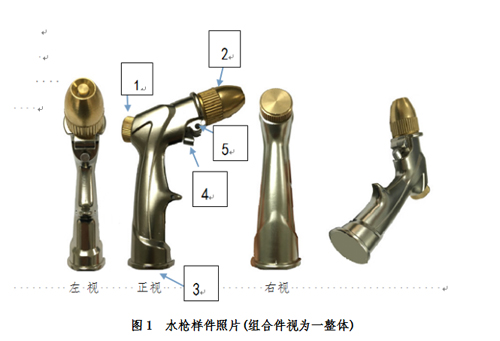

图 1 水枪样件照片(组合件视为一整体)



水枪说明:图 1 是水枪样件照片。图 1 中,1 为弹簧盖    2 为喷头    3 为进水口    4

为阀门销 5 为扳机安装位。

用途和作用方法:水枪通过接管与水源头的水管相连接,水枪的喷头可以更换,根据不同的场合更换不同的喷头。当使用者搂动扳即打开阀门,水就从以喷枪的喷口中喷出。调节好喷头,就可以冲刷清洗汽车或远程浇花。当需要关闭水枪喷水时,使用者松开扳机即关闭阀门,水就不能从喷枪中喷出。

三、数据采集、再设计以及 3D 打印任务、要求、评分要点和提交物任务一、三维数据采集与处理(25 分)

样品三维数据采集包括:数据采集和采集的数据处理。

考生使用考试站提供的三维扫描装置和样件,高精度完成给定的水枪样件的各面的三维   扫描,并且对获得的点云进行相应取舍,剔除噪点和冗余点。提交:经过取舍后的点云电子文件(格式“STL”)及原始扫描文件(格式“ASC”),文件均命名为“考号(后 4 位数)-saomiao-shuiqiang”。提交位置:给定 U 盘;电脑 D 盘根目录下备份一份,其它地方不准存放。分值指标分配如下:


指标 类型 分值 指标 类型 分值

水枪正大面
自由曲面部分 7
水枪背大面
自由曲面部分 7
规则体/细节特征 5.5 规则体/细节特征 5.5
合计 25 分

评分标准:对选手提交的扫描数据进行尺寸检测;数据的完整性以及处理后的效果、质量进行评分(以点足以建立曲面为标准)。注意:标志点处不作评分,没扫描地方不能进行补缺。
任务二:产品逆向造型设计(25 分) 1.水枪的外观三维建模

考生选用计算机预装软件,利用“任务一”得到的扫描数据;完成水枪的外观三维建  模。注意:
  1. 图片 1 和 2 部件上面的条纹简化处理,做成光顺即可。

  1. 除已经说明或注明不需做的特征除外,其余严格按照实际情况完成。

  1. 大面造型要求拆分合理,在公差范围内尽量光顺。2.偏差分析

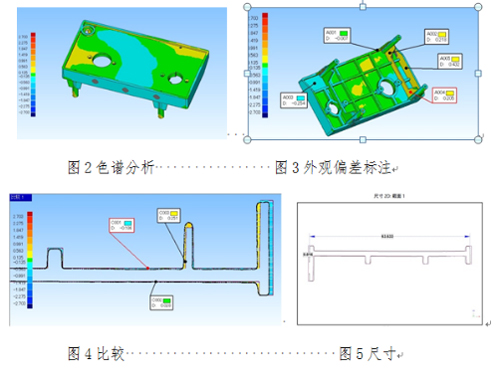

对重逆向造型好的水枪 3D 模型与原始 3D 扫描数据进行偏差分析(偏差范围设置在正负0.08mm);使用 Geomagic Control 软件导入扫描输出的点云数据,导入任务二造型好的 CAD 模型,然后对点云数据与造型好的 CAD 模型进行比对,输出质量检测报告。报告应包含色谱分析,外观偏差注释,2D 比较,2D 尺寸等,见:桌面/素材/

图 2
;
3.提交

水枪数字模型的建模原文件和“STP”格式文件,文件均命名为“考号(后四位数)- jianmo-waiguan”。提交位置:给定 U 盘;电脑 D 盘根目录下备份一份,其它地方不准存放。
分值指标分配如下:

指标 类型 分值 指标 类型 分值


大面造型
整体造型 6

规则体建模
整体造型 7
过渡面特征 6 过渡面特征 3
造型偏差 2 造型偏差 1
合计 25 分
评分标准:将选手创建的模型与扫描三维模型数据进行比对,平均误差小于 0.08。在公差范围内造型曲面质量好、合理拆分、面与面之间拟合度高为得分。平均误差大于0.20不得分,中间状态酌情给分。注意:禁止整体拟合。
任务三、产品创新正向设计(15 分)
  1. 主体其他结构类创新设计

水枪经过长期的使用,扳机部分损坏脱落,进水口接头也存在一个不便使用的现象,目前的进水口接头只符合一种型号的水管,但因为每个家庭的水管大小不一而造成安装不便。   现在需要对这两个问题进行完善水枪的使用功能:

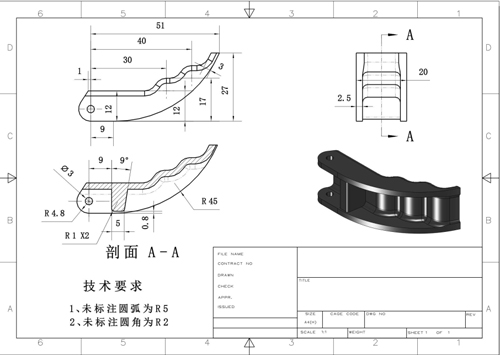

  1. 水枪的扳机设计(见:桌面/素材/附件 1 扳机基本尺寸图)。

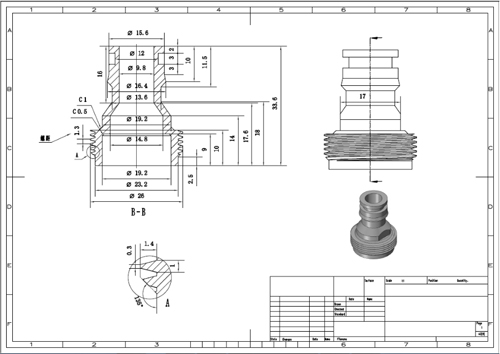

  1. 进水口接头设计(见:桌面/素材/附件 2 进水口接头基本尺寸图,设计成能安装两种型号水管的接头,水管大小不作定义)。要求:功能结构合理,人性化设计,符合加打印工艺。
  1. 提交
 三维创新设计 Z1(原文件)和“STL”格式文件(整体装配图),文件命名为“考号(后四位数)-chuangxin-banji”和“考号(后四位数)-chuangxin-jiekou”,提交位置: 给定 U 盘,电脑 D 盘根目录下备份一份,其它地方不准存放;分值指标分配如下:


指标 分值 评分
扳机 6
进水口接头 6
结构合理 3
合计 15


根据创新设计方案的可行性、合理性和零件的工艺性组织评分裁判投票打分,去掉最高  分和最低分,其余分取平均值。

任务四:3D 打印成型准备与加工(25 分)


根据任务三设计方案,结合考场提供的 3D 打印成型设备、配套的编程软件、加工材质等(附后)条件,进行扳机、进水口接头等制件的快速成型加工工艺设计,并编制其 3D 打印成型加工程序。向 3D 打印成型设备输入造型设计阶段完成的加工程序,选设工作参数, 按考生已经完成的程序及其要求,进行扳机、进水口接头等制件的 3D 打印成型加工。
分值指标分配如下:

指标类型 分值 评分
扳机外观质量 9
进水口接头 9
装配尺寸 7
合计 25 分

任务五:3D 打印模型后期处理(10 分)

  1. 对 3D 打印后的制件进行基本的后处理,如剥离支撑材料、打磨、拼接、修补等。产品装配,零件之间不准粘结。
指标类型 分值 评分
扳机后处理 4
进水口接头后处理 4
配合部位处理 2
合计 10 分
  1. 提交

工件装入给定的贴有“考号”的信封内。信封表明考号和考生姓名以及工作单位。

注意:不去支撑料扣 15%,不打磨扣 20%,没有完整的内部构造扣 20%,其他缺陷酌情扣分。
