3D打印造型师(初级)-衣夹

  2019-01-04 21:10    阅读 收藏
姓名: 准考证号: 身份证号码:


密封线内不得答题



全国计算机信息高新技术考试

3D 打印造型师(初级)考试试题



1.考生在考试过程中应该遵守相关的规章制度和安全守则,如有违反,则按照相关规定在考试的总成绩中扣除相应分值。

  1. 考试时间为连续 120 分钟,考试结束时,所有考生必须停止一切操作。
  2. 请在考试过程中注意计算机电子绘图文件的保存,由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题,责任自负。
  3. 若出现恶意破坏考场用具或影响他人考试的情况,取消考试资格。
  4. 请考生仔细阅读考题内容和要求,考试过程中如有异议,可向现场工作人员反映,不得扰乱考场秩序。
  5. 遵守考场纪律,尊重考评人员,服从安排。
  6. 所有电子文件保存在一个文件夹中,命名为“3D 打印(初级)造型师+考生工作(学习)单位+准考证号”,文件夹复制到考场提供的 U 盘中,装入信封封好,考生与考场老师共同签字确认。
  7. 考试时间为 120 分钟。


  任务一 任务二 任务三 任务四 任务五 总 分
得 分

初评考评员签名:   复评考评员签名:


评 分 日 期:  年  月  日

一、任务名称与时间


  1. 任务名称:衣夹配合件建模、创新设计与 3D 打印。

  1. 考试总时间:120 分钟。
二、已知条件
  1. 考场统一提供 3D 打印机及附属工具。

  1. 考场统一提供计算机,并安装有 3D One Plus 建模软件。

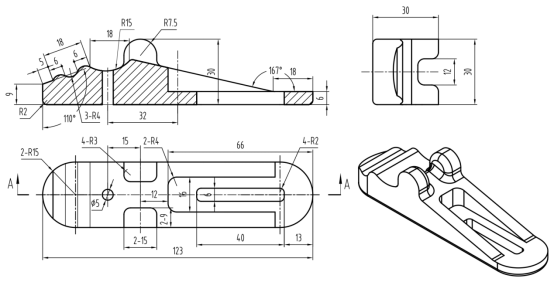

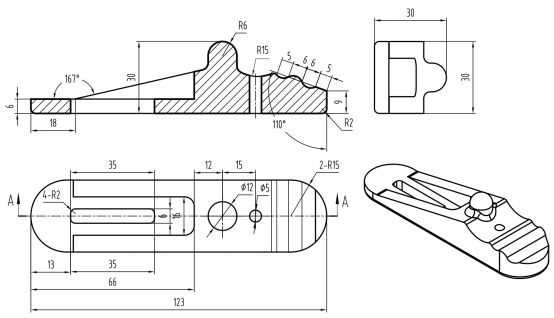

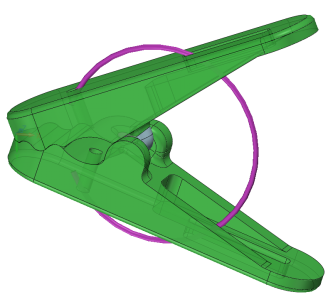

  1. 提供衣夹配合件的图纸(上夹和下夹),及其装配渲染图,
见:桌面/素材/

1

2、

图 3。



三、任务要求、评分要点和提交物任务一、集分析产品资料(10 分)
分析图 1、图 2、图 3 制件结构、形状尺寸、配合公差以及产品用途,为产品三维造型做准备。

 任务二、手绘草图(10 分)

考生按照已知条件,用 2B 铅笔在给定的图纸上完成上夹和下夹的手绘,轴测图无需绘制。手绘草图 2 张,在右下角写明“手绘草图+准考证号”


 任务三、产品造型设计(50 分)

考生使用 3D One Plus,根据给定的原产品图纸,并结合手绘创意部分,完成新的衣夹配合件的基础造型设计、曲面造型设计和产品设计,建立三维数字模型(需要装配),保存   文件。
提交“STL”格式文件(衣架的上夹和下夹,文件命名为“准考证号-shangjia”和

“准考证号-xiajia”,提交位置:给定 U 盘,电脑 D 盘根目录下备份一份,其它地方不准

存放;


指标 类型 分值 指标 类型 分值


上夹指标
整体设计 15 下夹指标 整体设计 10
细节特征 8 细节特征 6
造型偏差 7 造型偏差 4
合计 50 分
注意:造型设计包括:基础造型设计(10 分)、曲面造型设计(20 分)和产品设计(20 分)。

任务四、3D 打印成型加工(25 分)


  1. 3D 打印成型准备包括:对 3D 打印机进行打印前的调试,利用 3D 打印机自带的分层软件对即将打印的新产品模型做切片处理。
  2. 利用赛场提供的 3D 打印机完成衣架的上夹和下夹 3D 打印。
指标类型 分值 评分
上夹产品外观质量 5
下夹品外观质量 10
打印工艺 5
支撑架设定 5
合计 25 分

任务五、3D 打印模型后期处理(5 分)


对打印后的样品进行基本的后处理:打磨、拼接、修补等。
指标类型 分值 评分
上夹产品后处理 1
下夹产品后处理 2
配合部位处理 2
合计 5 分
提交 3D 打印样件装在文件袋中,在文件袋右下角写明“样件名称+准考证号”
