3D打印造型（初级）考试试题-四旋翼飞行器骨架

  2018-12-15 22:35    阅读 收藏
姓名：          准考证号：           身份证号码：
                                                                                密封线内不得答题

全国计算机信息高新技术考试
3D打印造型（初级）考试试题
注   意   事   项
1.考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。
2.考试时间为连续120分钟，考试结束时，所有考生必须停止一切操作。
3.请在考试过程中注意计算机电子绘图文件的保存，由于考生操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。
4.若出现恶意破坏考场用具或影响他人考试的情况，取消考试资格。
5.请考生仔细阅读考题内容和要求，考试过程中如有异议，可向现场工作人员反映，不得扰乱考场秩序。
6.遵守考场纪律，尊重考评人员，服从安排。
7.所有电子文件保存在一个文件夹中，命名为“3D打印（初级）造型师+考生工作（学习）单位+准考证号”，文件夹复制到考场提供的U盘中，装入信封封好，考生与考场老师共同签字确认。
8.考试时间为120分钟。

  任务一 任务二 任务三 任务四 任务五 总  分
得  分


初评考评员签名：
复评考评员签名：

评 分 日 期：     年    月    日

一、任务名称与时间
1.任务名称：四旋翼飞行器骨架配合件建模、创新设计与3D打印。
2.考试总时间：120分钟。
二、已知条件
1.考场统一提供3D打印机及附属工具。
2.考场统一提供计算机，并安装有3D One Plus建模软件。
3.提供四旋翼飞行器骨架配合件的图纸（机身和防护罩），及其装配渲染图，见：桌面/素材/图1、图2、图3。

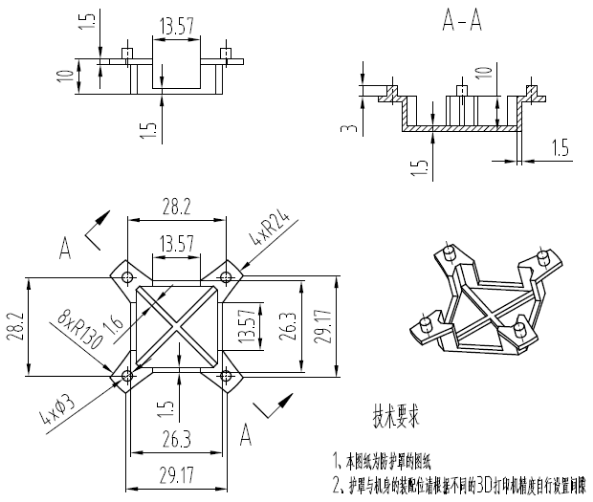

图一

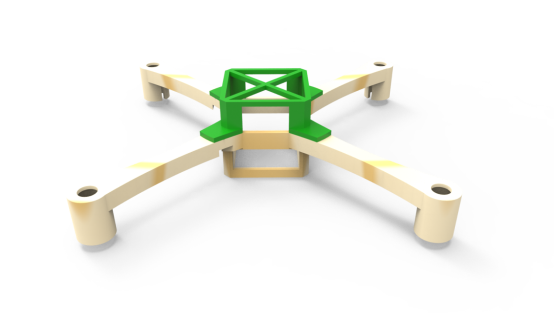

图二

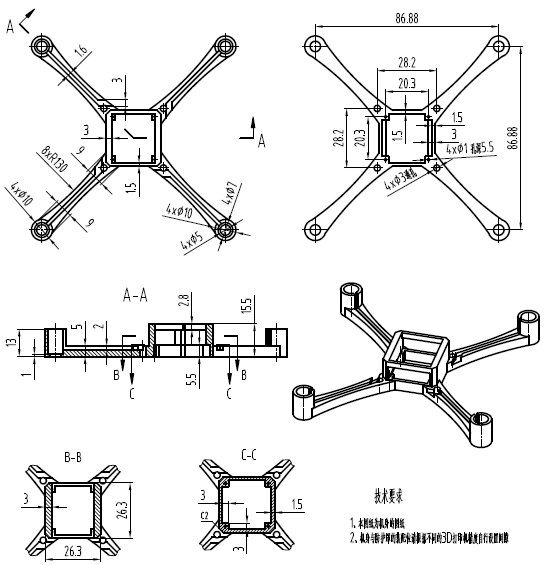

图三


三、任务要求、评分要点和提交物
任务一、集分析产品资料（10分）
分析图1、图2、图3制件结构、形状尺寸、配合公差以及产品用途，为产品三维造型做准备。
指标 类型 分值 评分
机身 形状、尺寸、配合 6
保护架 形状、尺寸、配合 4
合计 10
任务二、手绘草图（10分）
考生按照已知条件，用2B铅笔在给定的图纸上完成保护罩和机身的手绘，轴测图无需绘制。手绘草图2张，在右下角写明“手绘草图+准考证号”
指标 类型 分值 指标 类型 分值
保护罩指标 线型 2 机身指标 线型 2
尺寸标注 3 尺寸标注 3
合计 10分


任务三、产品造型设计（50分）
考生使用3D One Plus，根据给定的原产品图纸，并结合手绘创意部分，完成新的四旋翼骨架配合件的基础造型设计、曲面造型设计和产品设计，建立三维数字模型（需要装配），保存文件。
提交“STL”格式文件（四旋翼飞行器的机身和保护罩），文件命名为“准考证号－jishen”和“准考证号－baohuzhao”，提交位置：给定U盘，电脑D盘根目录下备份一份，其它地方不准存放；

指标 类型 分值 指标 类型 分值
保护罩指标 整体设计 15 机身指标 整体设计 10
细节特征 8 细节特征 6
造型偏差 7 造型偏差 4
合计 50分
注意：造型设计包括：基础造型设计（10分）、曲面造型设计（20分）和产品设计（20分）。
任务四、3D打印成型加工（25分）
1. 3D打印成型准备包括：对3D打印机进行打印前的调试，利用3D打印机自带的分层软件对即将打印的新产品模型做切片处理。
2.利用赛场提供的3D打印机完成四旋翼飞行器机身和骨架两个制件的3D打印。
指标类型 分值 评分
保护罩产品外观质量 5
机身产品外观质量 10
打印工艺 5
支撑架设定 5
合计 25分
    任务五、3D打印模型后期处理（5分）
对打印后的样品进行基本的后处理：打磨、拼接、修补等。
指标类型 分值 评分
保护罩产品后处理 1
机身产品后处理 2
配合部位处理 2
合计 5分
提交3D打印样件装在文件袋中，在文件袋右下角写明“样件名称+准考证号”
